Αυτόματο εύρος : Ναί
Μέτρηση τάσης AC : 0-450V
Μέτρηση τάσης DC : 0-600V
Μέτρηση αντίστασης : 0-200KΩ
Εναλλασσόμενο ρεύμα : 0-400Α
Δοκιμή συνέχειας : ΝΑΙ
Δοκιμή διόδων : ΝΑΙ

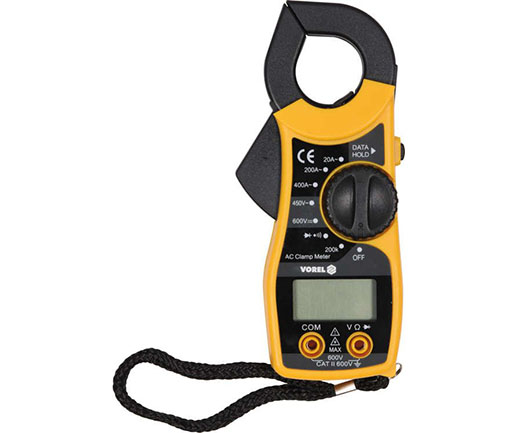

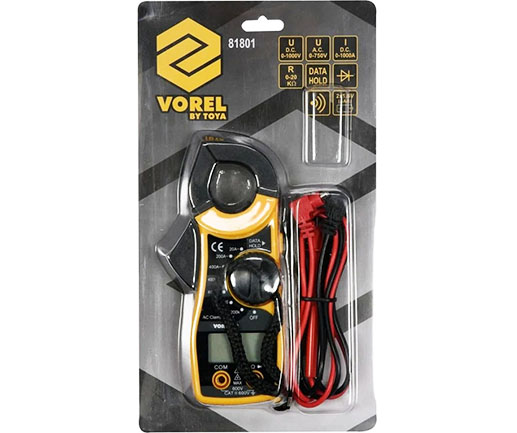

Η αμπεροτσιμπίδα της VOREL 81801 σάς επιτρέπει να εκτελείτε βασικές ηλεκτρικές μετρήσεις.
Σε περίπτωση ορισμένων ποσοτήτων μέτρησης, ο μετρητής μπορεί να επιλέξει το ίδιο το εύρος
ανάλογα με το αποτέλεσμα της μέτρησης.
Ο μετρητής είναι εξοπλισμένος με σφιγκτήρες μέτρησης που σας επιτρέπουν να μετρήσετε
την ένταση του εναλλασσόμενου ρεύματος σε ένα μόνο καλώδιο χρησιμοποιώντας την επαγωγική μέθοδο
χωρίς να αποσυνδέσετε το κύκλωμα ή να το αποσυνδέσετε από την πηγή ισχύος.
Αυτή η μέθοδος μετρά επίσης πολύ υψηλότερα ρεύματα από ό, τι με τους συμβατικούς ηλεκτρικούς μετρητές.
ΒΑΣΙΚΕΣ ΜΕΤΡΗΣΕΙΣ
• Μέτρηση εναλλασσόμενης τάσης: AC 0-450V
• Μέτρηση τάσης DC: DC 0-600V
• Μέτρηση ρεύματος AC: AC 0-400A
• Μέτρηση αντίστασης: R 0-200kΩ
• Δοκιμή διόδων: I F 1mA, U R 1V
• Δοκιμή συνέχειας: 0-100Ω
ΑΚΡΙΒΕΙΑ ΜΕΤΡΗΣΗΣ
Ένα παράδειγμα προσδιορισμού της ακρίβειας για τη μέτρηση του ρεύματος AC. Υπολογισμός για το αποτέλεσμα της μέτρησης: 30Α
Η ακρίβεια μέτρησης του 81801 μέτρου για αυτό το εύρος είναι: ± (2,5% + 10), ανάλυση 0,1A
υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 2,5%) + ανάλυση 10 x
υπολογισμός: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75Α
Αποτέλεσμα λαμβάνοντας υπόψη το σφάλμα μέτρησης για την ένδειξη 30A = 30 ± 1.75A *
αποτέλεσμα λαμβάνοντας υπόψη το σφάλμα μέτρησης για την ένδειξη μέτρησης τάσης AC: 235V = 235 ± 5.82V *
αποτέλεσμα λαμβάνοντας υπόψη το σφάλμα μέτρησης για την ένδειξη μέτρησης τάσης DC: 12V = 12 ± 3.144V
Ο πίνακας με την ανάλυση και την ακρίβεια για μια δεδομένη μέτρηση βρίσκεται στο εγχειρίδιο χρήσης.
* Ο μετρητής 81801 δεν έχει την πραγματική λειτουργία μέτρησης rms, επομένως το παραπάνω αποτέλεσμα είναι η πραγματική τάση RMS και το ρεύμα AC μόνο για τη σωστή ημιτονοειδή κυματομορφή.
ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΤΑΣΚΕΥΗΣ
AUTO - αυτόματη ρύθμιση του εύρους μέτρησης.
Εάν μετράτε άγνωστες τιμές με χειροκίνητο εύρος χειρός, κάντε μετρήσεις διαδοχικά από το μεγαλύτερο εύρος έως το εύρος,
δίνοντας το πιο ακριβές αποτέλεσμα - διαφορετικά κινδυνεύετε να καταστρέψετε τη συσκευή.
Ωστόσο, στην περίπτωση ενός πολύμετρου με τη λειτουργία AUTO, αρκεί να κάνετε μία μέτρηση και ο μετρητής θα βρει αυτόματα το βέλτιστο εύρος.
Από προεπιλογή, ο μετρητής ξεκινά στη λειτουργία AUTO
DATA HOLD - αποθήκευση της τρέχουσας μετρημένης τιμής στην οθόνη
ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ
• Οθόνη LCD, το μέγιστο εμφανιζόμενο αποτέλεσμα: 1999
• Αυτόματη εναλλαγή της δοκιμής διόδου στη δοκιμή συνέχειας όταν η αντίσταση κυκλώματος είναι κάτω από 100 Ω
(δεν υπάρχει δυνατότητα ρύθμισης του μετρητή μόνο για δοκιμή διόδου)
• Ακουστικό σήμα στη δοκιμή συνέχειας κυκλώματος για αντίσταση κάτω από 30Ω
• Οι σφιγκτήρες ανοίγουν έως 25 mm και επιτρέπουν τη μέτρηση ενός μόνο αγωγού με μέγιστη διάμετρο 19 mm
• Κατασκευή με προστασία από υπερφόρτωση
• Περιλαμβάνονται μετρητές ανίχνευσης
• Ένδειξη χαμηλής μπαταρίας
• Τροφοδοσία: δύο μπαταρίες 1.5V (AAA) (δεν περιλαμβάνονται)
